MC-15-150
2.5V
F-485
A-342
MS-160
46
37
R9
R8
C8
C7
C6
C5
C4
R7
C3
C2
R6
R5
C1
R4
R3
R2
R1
6K6
6F6
6V6
46PP回路
| 型番 |
Ep (V) |
Eg (V) |
Ip (mA) |
Rk（Ω） |
Ef (V) |
If (A) |
| 46 |
250 |
33 |
22 |
1,500 |
2.5 |
1.75 |
| 37 |
135 |
9 |
4.7 |
2.000 |
6.3 |
0.3 |
| V2 |
200 |
15 |
15 |
1,000 |
6.3 |
0.6 |
各段の動作は代表的な動作で、ドライバー段は小型出力管を三結動作をさせトランスドライブとします。
出力管46は三結としてA級動作とします。下表はシングル動作での値です。
PPですとRｋは750Ωとなります。
初段37のRkは音を聴きながら2Kから4KΩまで程度で調整。
ドライバーV2のRkは１ｋから1.5KΩ程度で、Ipとしては15から20mA程度。
出力管46はEp max
275V、 Ip 25mAまでは大丈夫だと思います。
整流管はGZ37か5U4Gで電圧調整します。
各段の代表動作例

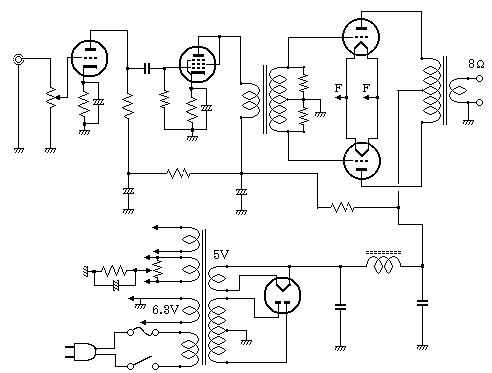

46PP 予定回路
F
F
| R1 |
3KΩ |
A&B |
C3 |
100μF |
SPRAGUE ATOM |
| R2 |
47KΩ |
A&B |
C4 |
100μF |
SPRAGUE ATOM |
| R3 |
470KΩ |
A&B |
C5 |
8μF |
OIL |
| R4 |
1KΩ |
5W金属皮膜 |
C6 |
47μF |
オーディオ専科 |
| R5.R6 |
470KΩ |
A&B |
C7 |
20μF |
Mallory FP444 |
| R7 |
750Ω |
DEAL METAL CRAD |
C8 |
20μF |
Mallory FP444 |
| VR1 |
220KΩ |
固定抵抗に変更 |
R8 |
18KΩ |
3W金属皮膜 |
| VR2 |
50Ω |
CLAROSTAT |
R9 |
5KΩ |
5W金属皮膜 |
| C1 |
0.1μF |
ERO MKP1845 |
V2 |
1613 |
RCA |
| C2 |
100μF |
日ケミ SME |
整流管 |
5U4GB |
RCA |
| 37Ep |
90V |
46Ep |
255V |
| 37Ek |
4.5V |
46Eg |
-33V |
| 6F6Ep |
190V |
46Ip |
22mA(1本） |
| 6F6Ek |
16V |
|
|
280V
各球の動作電圧
